使用软件版本：vivado

硬件：zedboard开发板

问题现象：

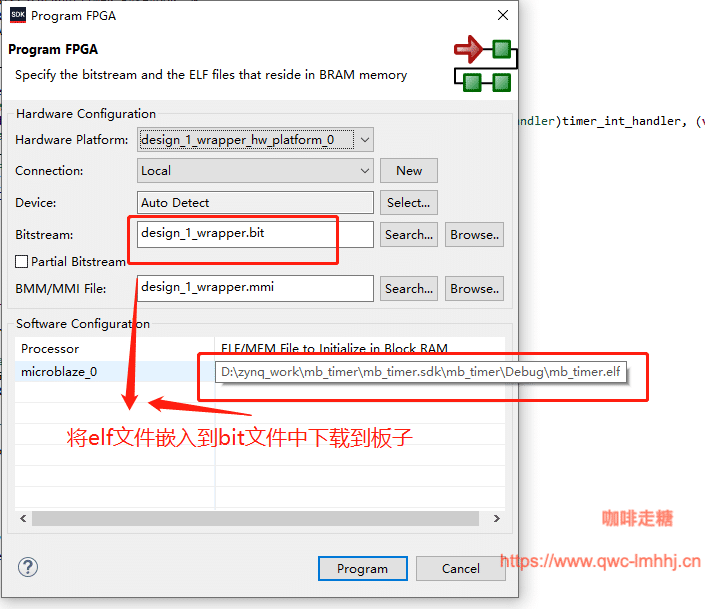

最近调试验证zynq自带的软核microblaze,发现把microblaze的local memory设置成16KB以上时，在sdk里将bit文件和应用程序elf文件生成新的download.bit文件下载到板子上，microblaze的程序没有运行起来。

另外，把local memory设置成16K以下，以上两种操作都可以让microblaze程序运行起来。

但是直接将FPGA编程到bootloop中，并使用Run-> Run-As-> Launch on Hardware（System Debugger）手动运行应用程序，则microblaze可以正常工作。

解决问题：

网上查了好多资料终于发现解决方案，类似问题见https://forums.xilinx.com/t5/Processor-System-Design-and-AXI/Vivado-SDK-2018-3-download-bit-not-running-Microblaze/td-p/926788。

原来是vivado2018.3的一个bug导致的！！！下载补丁之后重建工程导出到sdk可以正常运行microblaze的程序，不再受local memory影响。至此问题解决!真是很烦碰到这种因为软件bug导致的问题，排查起来太费精力了！

附上补丁链接：https://www.xilinx.com/support/answers/71948.html
