背景
RK SDK中的img镜像都是gpt格式的,分区又很多,为了看起来直观,方便管理,只用三个分区就够了,uboot、kernel、rootfs。这里记录下linux和windows下两种打包img方式。
linux打包
1.修改分区
修改sdk/device/rockchip/rv1126_rv1109/parameter-ubuntu.txt文件,删除misc、recovery等分区
--- a/device/rockchip/rv1126_rv1109/parameter-ubuntu.txt
+++ b/device/rockchip/rv1126_rv1109/parameter-ubuntu.txt
@@ -8,5 +8,5 @@ MACHINE: 0xffffffff
CHECK_MASK: 0x80
PWR_HLD: 0,0,A,0,1
TYPE: GPT
-CMDLINE: mtdparts=rk29xxnand:0x00002000@0x00004000(uboot),0x00002000@0x00006000(misc),0x00010000@0x00008000(boot),0x00010000@0x00018000(recovery),-@0x00028000(rootfs:grow)
+CMDLINE: mtdparts=rk29xxnand:0x00002000@0x00004000(uboot),0x00010000@0x00006000(boot),-@0x00016000(rootfs:grow)
uuid:rootfs=614e0000-0000-4b53-8000-1d28000054a9
2.修改打包脚本
文件系统用的是自己构建出来的,没有用sdk中的rootfs.img,
修改sdk/tools/linux/Linux_Pack_Firmware/rockdev/rv1126_rv1109-package-file文件
--- a/tools/linux/Linux_Pack_Firmware/rockdev/rv1126_rv1109-package-file
+++ b/tools/linux/Linux_Pack_Firmware/rockdev/rv1126_rv1109-package-file
@@ -13,14 +13,15 @@ parameter Image/parameter.txt
# trust Image/trust.img
#
uboot Image/uboot.img
-misc Image/misc.img
+#misc Image/misc.img
#resource Image/resource.img
#kernel Image/kernel.img
boot Image/boot.img
-recovery Image/recovery.img
-rootfs Image/rootfs.img
-oem Image/oem.img
-userdata Image/userdata.img
+#recovery Image/recovery.img
+#rootfs Image/rootfs.img
+rootfs ../../../../ubuntu/debian-rootfs.img
+#oem Image/oem.img
+#userdata Image/userdata.img
3.实现
在SDK目录下执行./build.sh firmware && ./build.sh updateimg后就按照自定义分区格式生成了升级固件update.img
windows打包
1.工具获取
将SDK中sdk/tools/windows/RKDevTool/rockdev整个目录压缩拷贝出来传到windows上,解压后在rockdev目录下新建一个Image文件。
2.修改打包脚本及分区
修改该目录下的package-file文件,内容如下,和linux上相对应
# NAME Relative path
#
#HWDEF HWDEF
package-file package-file
bootloader Image/MiniLoaderAll.bin
parameter Image/parameter.txt
#trust image/trust.img
uboot Image/uboot.img
#misc Image/misc.img
#resource Image/resource.img
#kernel Image/kernel.img
boot Image/boot.img
rootfs Image/debian-rootfs.img
#recovery Image/recovery.img
#oem Image/oem.img
#userdata:grow Image/userdata.img
# 要写入backup分区的文件就是自身(update.img)
# SELF 是关键字,表示升级文件(update.img)自身
# 在生成升级文件时,不加入SELF文件的内容,但在头部信息中有记录
# 在解包升级文件时,不解包SELF文件的内容。
backup RESERVED
#update-script update-script
#recover-script recover-script

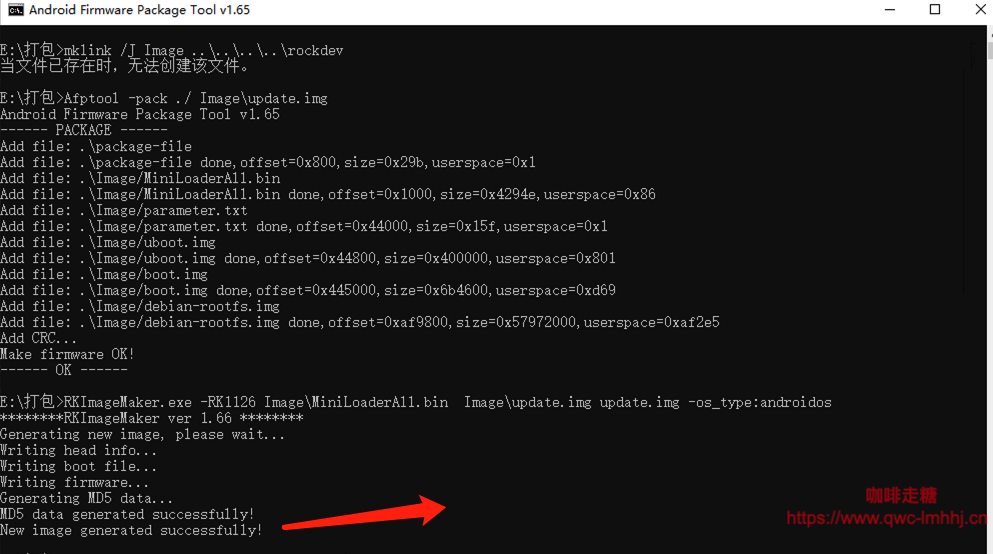

接着将SDK下编译生成的boot.img、uboot.img、MiniLoaderAll.bin、parameter.txt还有自己构建的文件系统放到Image目录下,接着双击执行rv1126_rv1109-mkupdate.bat脚本,生成update.img。
