最近验证了下树莓派Compute Module 4板的pcie,这里记录下。

系统默认是在EMMC的,ubuntu20.04 ,接上HDMI线,显示系统正常起来,结果插上键盘鼠标,不能输入,网上查了资料,板子为了节省电源,默认是禁用USB口的。。。。

插上网线,扫了下IP,通过ssh连接,结果账户密码一直出错,网上查了下账号密码应该都是ubuntu,只能放弃(也很有可能默认没有开启SSH)。

只能重烧系统了,具体参照http://spotpear.cn/public/index/study/detail/id/546.html,烧写了官网最新的 2021-10-30-raspios-bullseye-armhf-full.img 镜像,烧写后按照教程在config.txt里添加

dtoverlay=dwc2,dr_mode=host

开启USB,可以正常使用鼠标键盘了。

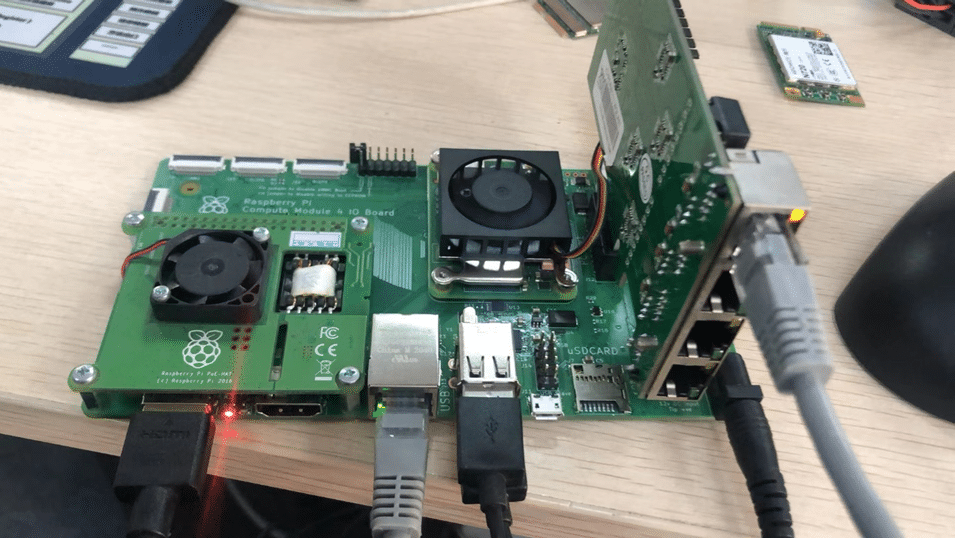

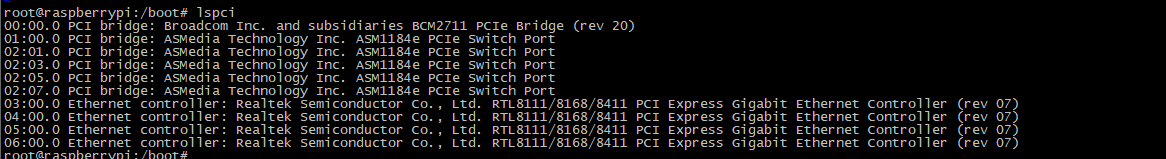

插上RTL四网口的pcie扩展板,上电后lspci可以正确识别到pcie桥,网卡驱动没有添加,也没去重新编译内核驱动,问题不大。

测试图:
